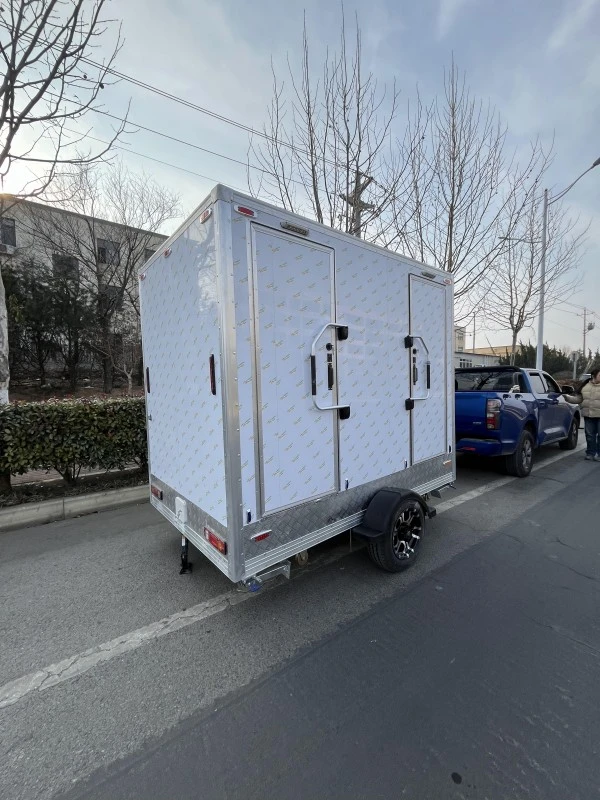

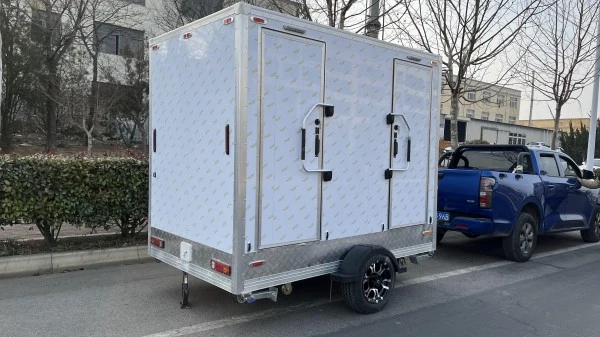

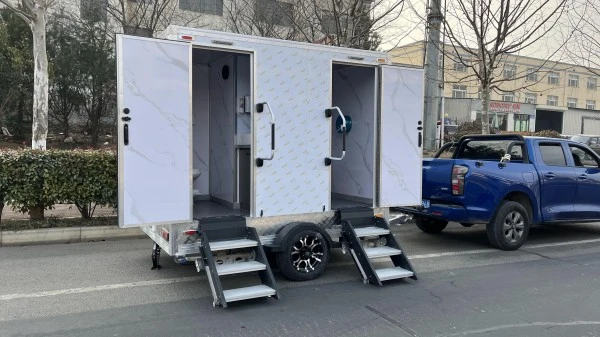

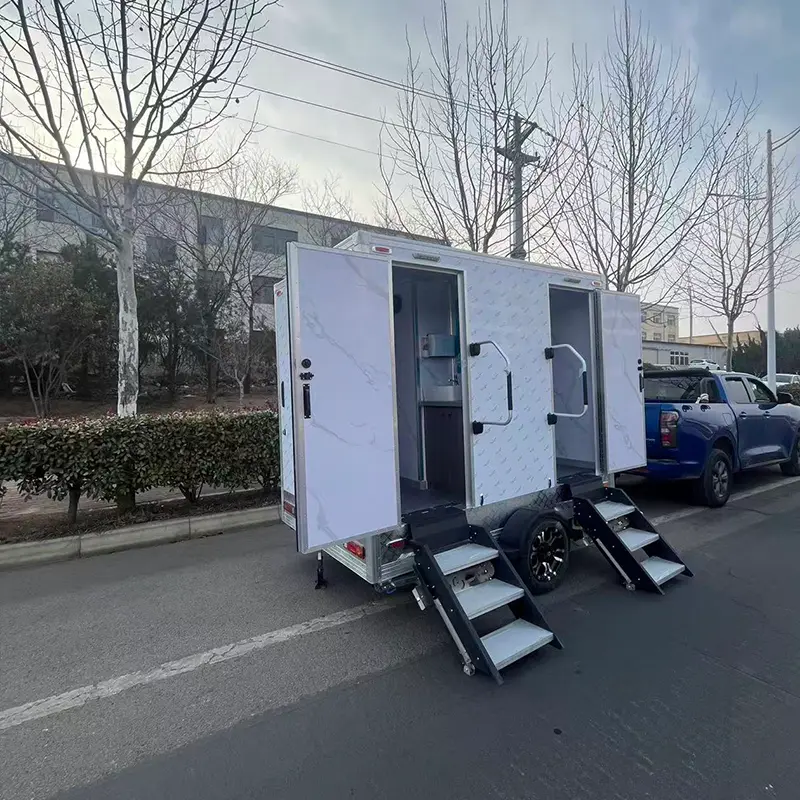

Dvojstaničný prenosný záchodový príves

Prenosný záchodový príves TUNE TN-T30 s dvoma stanicami je prípojná sanitačná jednotka s dvoma súkromnými toaletnými stanicami, určená pre vonkajšie miesta, kde je pevná toaleta nedostupná, nedostatočná alebo dočasne mimo prevádzky. Ako výrobca prenosných toaletných prívesov vyrába spoločnosť Qingdao Tune Technology Co., Ltd. tento príves na dve stanice a ďalšie konfigurácie prívesov na toalety pre spoločnosti na prenájom podujatí, stavebných dodávateľov, filmové produkčné tímy a komunálne projekty. Spoločnosť bola založená v roku 2015, prevádzkuje výrobný závod s rozlohou 4 500 m² a vyváža do viac ako 50 krajín. Výroba sa riadi riadením kvality ISO 9001 a príslušné konfigurácie nesú dokumentáciu CE, DOT, EPR a COC.

Typické aplikácie zahŕňajú:

● Svadby a súkromné ​​oslavy pod holým nebom

● Festivaly a verejné podujatia

● Stavebné a renovačné miesta

● Športové aktivity a dočasné miesta

● Miesta filmovej a televíznej produkcie

● Sezónne trhy a výstavy

● Parky a rekreačné oblasti

● Núdzové alebo dočasné sanitárne zariadenia

● Komerčné projekty vyžadujúce dodatočnú kapacitu toaliet

● Vzdialené miesta s obmedzenou stálou infraštruktúrou

Príves kombinuje zváraný kovový podvozok, uzavretú karosériu zo sklenených vlákien, prívod čerstvej vody, zber odpadových vôd, sanitárne vybavenie, osvetlenie a vetranie. V závislosti od konečnej konfigurácie môže zahŕňať aj klimatizáciu, ohrev vody, hudobnú aparatúru, kozmetické zrkadlá a ďalšie doplnky zamerané na pohodlie.

Skutočná prevádzková kapacita závisí od počtu používateľov, trvania udalosti, spotreby vody, frekvencie splachovania, plánu čistenia, úrovne nádrží a miestnych hygienických postupov. Veľkosť nádrže nie je pevnou zárukou používateľa.

Hlavná konfigurácia

Referenčný model TN-T30 je usporiadaný ako dvojstanicová mobilná sanitačná jednotka. Presné usporiadanie interiéru a zoznam vybavenia sú pred výrobou potvrdené v schválenom výkrese.

Referenčná konfigurácia zahŕňa:

● Dve keramické toalety so splachovaním nôh

● Umývadlá na umývanie rúk

● Tlačidlové kohútiky

● Systém studenej vody alebo teplej a studenej vody podľa konečnej konfigurácie

● 400 l nerezová nádrž na sladkú vodu

● 800 l nerezová nádrž na odpadovú vodu

● Ventilačný a výfukový systém

● Vnútorné osvetlenie

● Vonkajšie osvetlenie cesty

● Toaletné alebo toaletné zrkadlá s osvetlením

● Klimatizačný systém, ak je súčasťou dodávky

● Systém prehrávača hudby, ak je vybratý

● Elektrické ovládacie prvky

● Vodné čerpadlo a vodovodné armatúry

Ak je príves určený na podujatia s veľkým objemom, kupujúci pred výberom konečnej konfigurácie potvrdí predpokladané špičkové využitie, interval údržby, prístup na čistenie a likvidáciu odpadových vôd.

Technické parametre

Konečná hmotnosť sa mení po pridaní vody, klimatizácie, hudobnej aparatúry, elektrických komponentov, interiérových doplnkov a ďalších voliteľných položiek. Ťažné vozidlo sa vyberá podľa hmotnosti naloženého prívesu, kapacity závesu, brzdového systému a miestnych predpisov o cestnej premávke.

Plánovanie lokality pred doručením

Mobilný príves na toaletu funguje najlepšie, keď je miesto pripravené pred príchodom. Kupujúci si prezerajú prístupovú cestu, parkovaciu plochu, ťažný priestor, tok používateľov, prívod elektriny, miesto plnenia vody a miesto likvidácie odpadových vôd.

Pre Udalosti

Organizátori podujatia berú do úvahy:

● Odhadovaná návštevnosť

● Doby maximálneho používania

● Otváracie hodiny podujatia

● Frekvencia čistenia a servisu

● Vzdialenosť od oblastí prípravy jedla

● Osvetlenie okolo prívesu

● Prístup pre vozidlá údržby

● Stav pôdy po daždi

● Dočasná dostupnosť napájania

● Povolenia miestnych podujatí

Príves je umiestnený na primerane rovnom a stabilnom podklade. Pre ťažné vozidlo a akékoľvek servisné vozidlo potrebné na doplnenie vody alebo odvádzanie odpadových vôd je vyhradená voľná trasa.

Pre staveniská

Pred použitím prívesu na stavbe kupujúci potvrdzuje:

● Rozmery vstupu na web

● Podmienky na ceste a zemi

● Prístup k ťažnému vozidlu

● Požadovaná vzdialenosť od pracovných oblastí

● Spôsob dopĺňania vody

● Postup likvidácie odpadových vôd

● Frekvencia čistenia

● Požiadavky na hygienu pracovníkov

● Miestne pracovné a environmentálne pravidlá

V závislosti od zamýšľaného použitia a miestnych predpisov je táto jednotka klasifikovaná ako iný toaletný príves.

Vodné a odpadové hospodárstvo

Referenčný model používa 400 l nádrž na sladkú vodu z nehrdzavejúcej ocele a 800 l nádrž na odpadovú vodu z nehrdzavejúcej ocele. Súčasťou systému môže byť aj vodné čerpadlo, ohrievač vody, rozdeľovač vody, vstupná prípojka, výstupná prípojka, ventily, flexibilné hadice a drenážne armatúry.

Prevádzková sekvencia

Naplňte nádrž na sladkú vodu → Skontrolujte vodný systém → Otestujte kohútiky a splachovacie ventily → Otvorte toaletu na použitie → Monitorujte hladiny v nádrži → Vyčistite interiér → Vypustite odpadovú vodu v schválenom zariadení

Pred operáciou

1. Naplňte nádrž na čistú vodu vhodnou vodou.

2. Skontrolujte čerpadlo a viditeľné pripojenia potrubia.

3. Otestujte každý kohútik a funkciu splachovania toalety.

4. Uistite sa, že výstup odpadovej vody je zatvorený.

5. Skontrolujte systém ohrevu vody, kde je nainštalovaný.

6. Uistite sa, že príves je vodorovný a správne podopretý.

7. Otestujte osvetlenie, ventiláciu a klimatizáciu.

Po operácii

1. Vyčistite toalety, umývadlá, podlahy a povrchy s vysokým kontaktom.

2. Skontrolujte únik vody alebo nezvyčajný hluk čerpadla.

3. Skontrolujte hladinu odpadovej vody.

4. Vyprázdnite nádrž na zákonom schválenom mieste na likvidáciu.

5. Opláchnite systém podľa miestnych postupov.

6. Vypustite alebo chráňte potrubia v mrazivých podmienkach.

7. Ak jednotka zostane nepoužívaná, odpojte napájanie.

Odpadové vody nie sú vypúšťané na verejné cesty, voľnú pôdu alebo nepovolené kanalizačné systémy. Spôsob likvidácie je potvrdený pred uvedením prívesu do prevádzky.

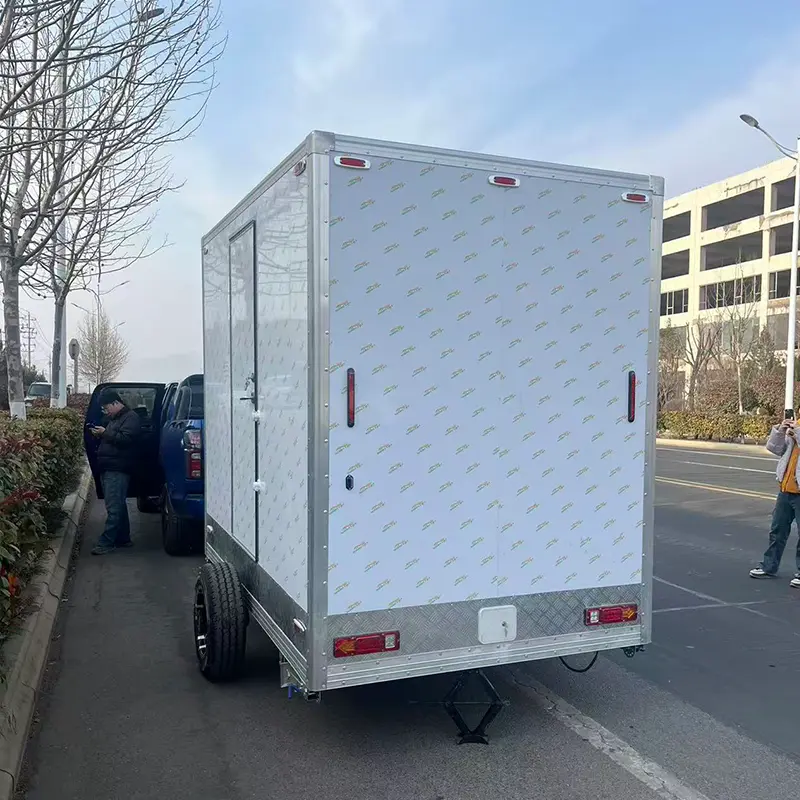

Podvozok a ťažná konštrukcia

Príves používa zváraný kovový rám na podopretie karosérie, nádrží, sanitárneho vybavenia a elektrických komponentov. Referenčný model je vybavený jednou torznou nápravou s brzdami, dvoma pneumatikami, štandardným závesom prívesu a opornými nohami.

Vonkajšie usporiadanie podvozku zahŕňa:

● Záves prívesu

● Predné podperné koleso

● Torzná náprava

● Pneumatické pneumatiky

● Bzdové komponenty

● Stabilizačné nohy

● Osvetlenie cesty

● Svieti indikátor šírky

● Svieti indikátor výšky

● Zadné koncové svetlá

● Blatníky

● Dolné ochranné panely z diamantového plechu

Pred vlečením operátor skontroluje:

● Zavesiť pripojenie

● Bezpečnostný reťazec

● Elektrická zástrčka

● Pripojenie brzdy

● Tlak v pneumatikách

● Dezén a stav pneumatík

● Spevnenie kolies

● Pozícia otočného kolesa

● Pozícia nohy stabilizátora

● Prevádzka s cestným svetlom

Stabilizačné nohy pomáhajú podopierať príves po zaparkovaní. Nie sú určené na opravu veľkých svahov, nestabilného terénu alebo nesprávneho rozloženia zaťaženia.

Materiál tela a vonkajší dizajn

Referenčné teleso používa 40 mm sendvičové panely zo sklenených vlákien. Tento typ panelovej konštrukcie poskytuje uzavretý stenový a strešný systém pre kompaktnú mobilnú toaletu. Konečná povrchová úprava, kovanie dverí, tesniace komponenty, spodná ochrana a obloženie sú potvrdené na výrobnom výkrese.

Možnosti prispôsobenia exteriéru zahŕňajú:

● Vlastná farba laku

● Vinylová grafika loga

● Budovanie značky

● Reklamné svetelné pole LED

● Kovanie dverí

● Vonkajšie výstražné značky

● Ďalšie štítky služieb

● Ozdobné lemovanie

● Farba vnútornej steny

● Usporiadanie osvetlenia

Praktický vonkajší dizajn vyvažuje značku, pohodlie pri čistení, prepravnú vzdialenosť a dlhodobú údržbu. Farba je pred výrobou potvrdená pomocou schválenej farebnej karty alebo fyzickej vzorky.

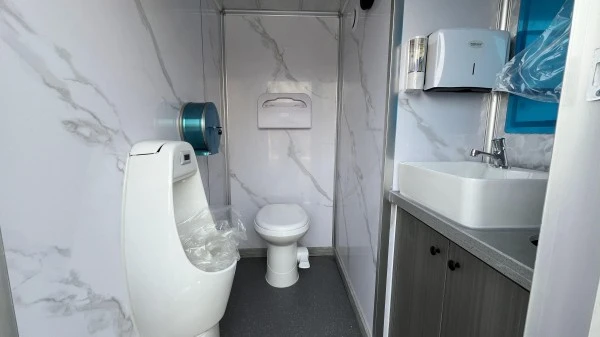

Vnútorné usporiadanie a komfortné funkcie

Interiér je rozdelený na dve samostatné toalety. Súčasťou každej stanice je toaleta, umývací priestor, zrkadlo a osvetlenie. Konečné usporiadanie závisí od rozmerov karosérie, polohy dverí, vodovodných trás, konštrukcie vetrania a zvoleného zariadenia.

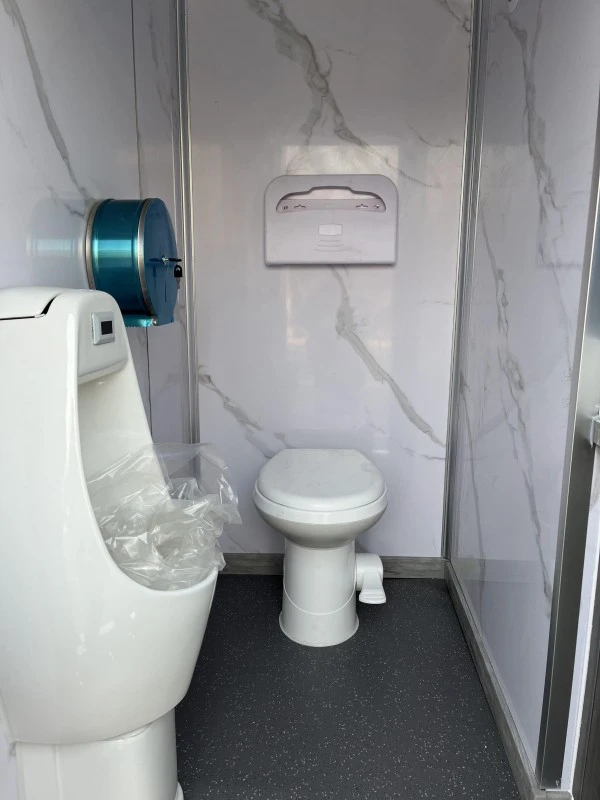

Toaletný priestor

Keramická toaleta so splachovaním nôh je napojená na rozvody sladkej a odpadovej vody. WC základňa je bezpečne upevnená a splachovací ventil, odtokové pripojenie a tesniace body zostávajú prístupné pre kontrolu.

Bežné kontroly zahŕňajú:

● Zásobovanie splachovacou vodou

● Prevádzka preplachovacieho ventilu

● Odtokové pripojenie

● Stav tesnenia

● Kovania na kontrolu zápachu

● Podlaha okolo toalety

● Hladina nádrže na odpadovú vodu

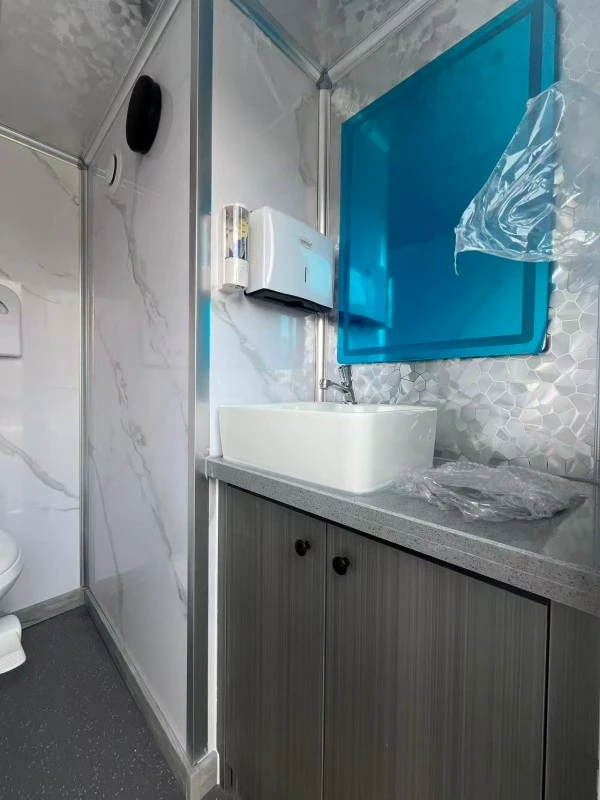

Oblasť umývania

Drez na ručné umývanie je osadený gombíkovou batériou alebo batériou na teplú a studenú vodu podľa finálnej špecifikácie. Drezová skrinka poskytuje priestor pre vybrané inštalatérske komponenty a čistiace prostriedky.

Zrkadlo a osvetlenie

Na zlepšenie viditeľnosti a pohodlia používateľa sú nainštalované kozmetické zrkadlá s osvetlením. Elektrické komponenty používané v blízkosti vody sa vyberajú s vhodnou ochranou a zapájajú sa podľa platných elektrických požiadaviek.

Vetranie a klimatizácia

Odťahový ventilátor a vzduchové potrubie pomáhajú odstraňovať vlhký vzduch a znižujú hromadenie nepríjemných pachov. Vetranie je spojené s pravidelným čistením, riadnou údržbou odpadových vôd a správnym utesnením odtokových spojov.

Klimatizácia zlepšuje vnútorný komfort v horúcom počasí. Jeho skutočný výkon závisí od miestnej klímy, izolácie, dostupného výkonu, frekvencie otvárania dverí a podmienok údržby.

Proces výroby a kontroly

TUNE pred výrobou posúdi zamýšľanú aplikáciu, veľkosť tela, kapacitu nádrže, sanitárne vybavenie, elektrické požiadavky a voliteľné príslušenstvo.

Typická výrobná postupnosť zahŕňa:

Príprava materiálu → Zváranie podvozku → Montáž panelu karosérie → Inštalácia dverí → Umiestnenie nádrže → Inštalácia potrubia → Elektrické vedenie → Inštalácia sanitárnej armatúry → Ventilačná armatúra → Inštalácia klimatizácie → Funkčné testovanie → Čistenie → Balenie

Medzi dôležité kontrolné body patria:

● Vzhľad zvárania podvozku

● Inštalácia nápravy a kolesa

● Ovládanie závesu a otočného kolesa

● Funkcia nohy stabilizátora

● Otváranie a zatváranie dverí

● Inštalácia na stenu

● Tesnenie strechy a dverí

● Pripojenia na sladkú vodu

● Pripojenia na odpadovú vodu

● Splachovanie toaliet

● Prevádzka kohútika

● Prevádzka čerpadla

● Prevádzka ohrievača vody, ak je nainštalovaný

● Funkcia vetrania

● Funkcia klimatizácie

● Vnútorné a vonkajšie osvetlenie

● Prevádzka s cestným svetlom

● Ochrana balenia

Továrenská kontrola, videokontrola a kontrola pred odoslaním sa prerokúvajú podľa dohody o objednávke. Kontrolné dokumenty zodpovedajú skutočnej konfigurácii produktu.

Súlad a dokumentácia

Požadované dokumenty o zhode závisia od cieľového trhu a konečnej konfigurácie. Registrácia prívesu, predpisy o vlečení, elektrická bezpečnosť, hygienické predpisy a požiadavky na likvidáciu odpadových vôd sa v jednotlivých krajinách, štátoch a mestách líšia.

Pred objednávkou kupujúci potvrdia:

● Požiadavky na registráciu upútavky

● Maximálne povolené rozmery prívesu

● Maximálna naložená hmotnosť

● Predpisy o vlečení a brzdení

● Elektrické napätie a frekvencia

● Požiadavky na vodný systém

● Pravidlá likvidácie odpadových vôd

● Nariadenia o hygiene miesta konania podujatí

● Požiadavky na zariadenie staveniska

● Postupy miestnej inšpekcie a povolenia

Akákoľvek CE, cestná, elektrická alebo inšpekčná dokumentácia je overená podľa skutočného modelu a balíka vybavenia. Certifikačné dokumenty automaticky nenahrádzajú miestnu registráciu alebo prevádzkové schválenie.

Certifikácie

Vyššie uvedené obrázky zobrazujú dokumentáciu CE, ISO 9001 a DOT. Označenie CE sa vzťahuje na príslušné elektrické konfigurácie; ISO 9001 pokrýva systém manažérstva kvality vo výrobe; Dokumentácia DOT sa týka potvrdených prepravných konfigurácií. Špecifické čísla certifikátov a rozsahy sú uvedené v dokumentoch konečnej objednávky.

Často kladené otázky

Aká je kapacita nádrže?

Referenčná konfigurácia obsahuje 400 l nádrž na sladkú vodu a 800 l nádrž na odpadovú vodu. Skutočné servisné intervaly závisia od spotreby vody, frekvencie splachovania, počtu používateľov, postupov čistenia a prevádzkových hodín.

Vyžaduje tento príves ťažné vozidlo?

áno. Jednotka je ťahateľná a vyžaduje si vhodné ťažné vozidlo. Kupujúci skontroluje hmotnosť naloženého prívesu, typ závesu, pripojenie brzdy a miestne požiadavky na ťahanie.

Je tento model vhodný na outdoorové akcie?

Uvažuje sa o svadbách, festivaloch, výstavách, trhoch a iných vonkajších aktivitách, ak má miesto vhodný prístup, stabilný pozemok, vodovod, odvádzanie odpadových vôd a požadované povolenia.

Dá sa príves použiť na stavenisku?

Áno, v závislosti od podmienok na mieste a miestnych požiadaviek. Kupujúci pred použitím potvrdzuje prístup, stabilitu pôdy, dopĺňanie vody, frekvenciu čistenia a odvádzanie odpadových vôd.

Dá sa vnútorné usporiadanie prispôsobiť?

áno. Usporiadanie toaliet, umývadlá, batérie, zrkadlá, osvetlenie, ventilácia, klimatizácia, hudobný prehrávač, ohrievač vody a elektrické komponenty sú diskutované podľa aplikácie.

Je zahrnutá klimatizácia?

Klimatizácia je uvedená v referenčnej konfigurácii a konečný model, napätie, výkon a montážna poloha sú potvrdené v cenovej ponuke.

Je k dispozícii teplá voda?

Je možné zvoliť systém studenej vody alebo teplej a studenej vody. Pred výrobou je potvrdený model ohrievača vody, menovitý výkon, napätie a konečné zaradenie.

Je možné zmeniť farbu a logo exteriéru?

áno. Vonkajšia farba a značka sú prispôsobené pomocou schválenej farebnej karty, súboru s logom alebo výkresu dizajnu.

Ako sa vyprázdňuje nádrž na odpadovú vodu?

Nádrž sa vyprázdňuje cez špecifikovaný výstup v schválenom zariadení na likvidáciu odpadových vôd. Kupujúci je zodpovedný za potvrdenie miestnych požiadaviek na likvidáciu.

Aká je dodacia lehota výroby?

Výrobný plán závisí od konečného usporiadania, zoznamu zariadení, množstva, spôsobu kontroly a požiadaviek na prispôsobenie. Potvrdený dodací čas je uvedený v obchodnej ponuke po schválení návrhu.

Balenie, dodávka a popredajná podpora

Príves je zabalený podľa zvoleného spôsobu prepravy. Dizajn balenia chráni sklolaminátovú karosériu, dvere, osvetlenie, podvozok, sanitárne vybavenie a exponované príslušenstvo počas manipulácie a prepravy.

Podrobnosti o doručení na potvrdenie zahŕňajú:

● Konečné rozmery načítania

● Hrubá hmotnosť

● Typ balenia

● Spôsob načítania

● Trasa prepravy

● Prístav alebo miesto doručenia

● Dojednanie poistenia

● Colná dokumentácia

● Požiadavky na inštaláciu a uvedenie do prevádzky

Popredajná podpora zahŕňa:

● Pokyny na obsluhu produktu

● Rady na údržbu vodného systému

● Riešenie problémov s elektrinou

● Podpora čerpadla a ohrievača vody

● Nasmerovanie ventilácie a klimatizácie

● Pomoc s náhradnými dielmi

● Informácie o komponente

● Technická komunikácia na diaľku

● Koordinácia s dodávateľmi voliteľného vybavenia

Záručné podmienky sú pred výrobou potvrdené písomne. Podvozok, panely karosérie, náprava, sanitárne vybavenie, elektrické diely, klimatizačná jednotka, čerpadlo, ohrievač vody a vybavenie tretích strán môžu mať odlišné záručné podmienky.

Požiadajte o prispôsobený návrh

Pre vhodný prenosný toaletný prívesok poskytnite:

1. Cieľová krajina a mesto

2. Zamýšľaná aplikácia

3. Očakávaný počet používateľov

4. Požadované prevádzkové hodiny

5. Množstvo upútavky

6. Informácie o ťažnom vozidle

7. Spôsob zásobovania čerstvou vodou

8. Spôsob likvidácie odpadových vôd

9. Elektrické napätie a frekvencia

10. Požiadavky na klimatizáciu alebo kúrenie

11. Preferovaná farba a logo exteriéru

12. Požadovaný harmonogram doručenia

13. Požiadavky na miestnu registráciu alebo sanitáciu

TUNE pripraví predbežný návrh, list technických parametrov, usporiadanie vodovodného systému, elektrickú konfiguráciu, zoznam voliteľného vybavenia, plán kontroly, návrh balenia a cenovú ponuku na posúdenie pred výrobou.

Správa flotily prenájmu udalostí v USA: Dvojstaničný prenosný záchodový príves

Operačné umiestnenie a technický prehľad flotily

● Model vybavenia: Prenosný toaletný príves s dvoma stanicami (dvojkomorová luxusná séria)

● Zóna primárneho nasadenia: Centrum podujatí Waterfront & Private Wedding Venue, Coastal Maryland, Spojené štáty americké

● Identita prevádzkovateľa flotily: Chesapeake Luxury Restroom Rentals LLC

● Cieľová aplikácia: luxusné svadby pod holým nebom, firemné recepcie na nábreží a súkromné ​​galavečery

● Vonkajšia povrchová úprava a podvozok: Super sivé hliníkové kompozitné stenové panely odolné voči UV žiareniu, eloxované konštrukčné hliníkové lišty, jedna náprava s prispôsobenými čierno-chrómovými zliatinovými kolesami

Integrácia lokality a audit mechanickej integrity

Nasadenie mobilných prívesov na toalety na luxusných miestach na nábreží vo východných Spojených štátoch si vyžaduje spoľahlivosť v oblasti bezpečnosti ťahania, rýchle vyrovnanie miesta a pohodlie interiéru odolného voči poveternostným vplyvom:

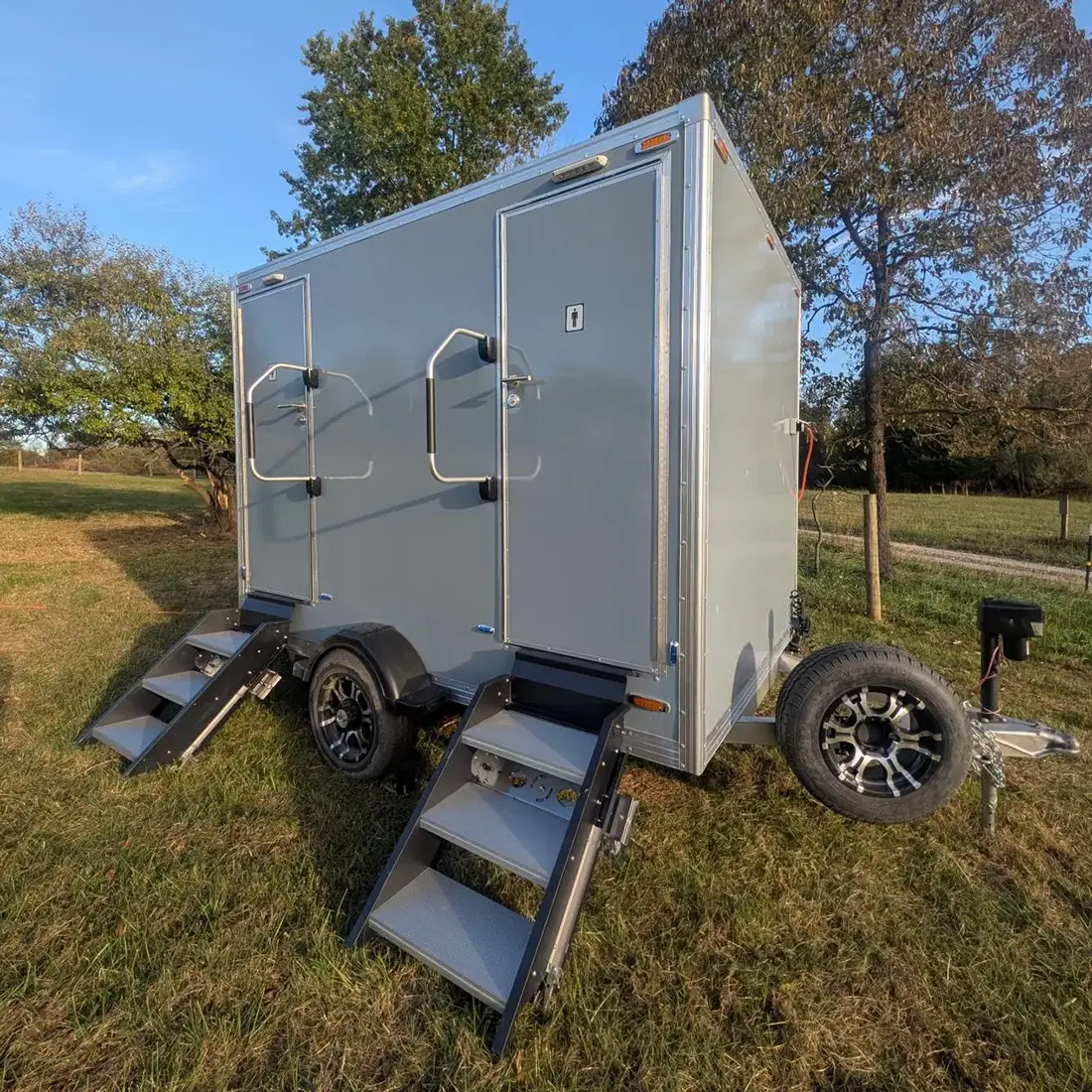

1. Núdzová náhradná pneumatika namontovaná na jazyku a odťah na diaľnici

Prevádzkovanie komerčného vozového parku znamená minimalizáciu prestojov medzi víkendovými akciami. Ťažké ťažné zariadenie s rámom A je prispôsobené zvislej rezervnej pneumatike plnej veľkosti namontovanej na jazyku, ktorá sa hodí k čierno-chrómovým zliatinovým kolesám prívesu. Táto konfigurácia zaisťuje rýchlu výmenu pri ceste bez zaberania úložného priestoru vo vnútri ťažného vozidla.

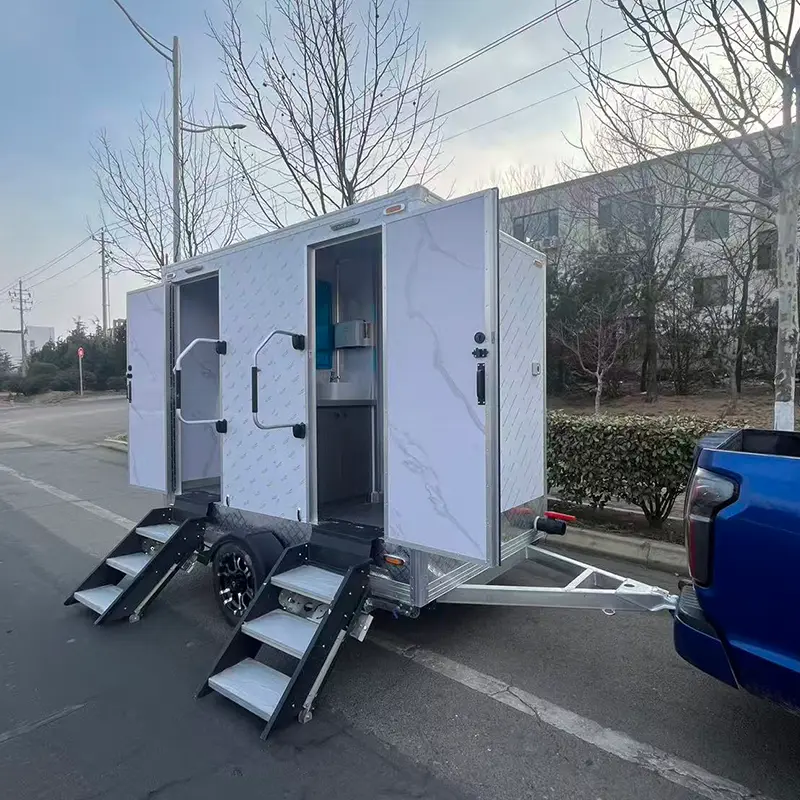

2. Výsuvné hliníkové schodíky a bezpečnostný systém držadla

Bezpečnosť hostí na večerných akciách je dôležitá. Každé z dvoch nezávislých dverí súkromných apartmánov je vybavené širokým, sklopným hliníkovým schodíkom so zvýšenými protišmykovými nášľapnými doskami. Vystužené čierne polstrované zakrivené zábradlia namontované vedľa každých dverí poskytujú stabilný vstup a výstup pre hostí všetkých vekových kategórií na mäkkých trávnikoch aj na dláždených povrchoch.

3. Morské tesnenia a prípojky na pobrežie

Utesnené vonkajšie panely z hliníkového kompozitu, ktoré sú umiestnené v blízkosti otvorenej vody (kde je pobrežná vlhkosť a vietor konštantná), odolávajú korózii a deformácii vlhkosťou. Bočná úžitková stena je vybavená rýchlopripojiteľnými mestskými vodovodnými prípojkami a štandardnými 110V/15A americkými pobrežnými prívodmi, čo umožňuje rýchle nastavenie typu plug-and-play vedľa stanov na udalosti.

Overené hodnotenie výkonnosti klienta

Operátor vozového parku: majiteľ a riaditeľ logistiky, Chesapeake Luxury Restroom Rentals Miesto: Coastal Maryland / Stredoatlantický región, USA Hodnotenie: 5,0 z 5,0 hviezdičiek

"Pridali sme tento dvojstaničný prenosný záchodový príves do našej flotily na prenájom podujatí v Strednom Atlantiku, aby sme zvládli stredne veľké vonkajšie svadby a firemné gala v zálive. V našom odvetví klienti očakávajú, že toalety budú vyzerať rovnako vyleštene ako stan na recepcii a o spoľahlivosti sa nedá vyjednávať."

Dodávka od TUNE prišla presne podľa špecifikácie. Konštrukčné rámovanie je štvorcové, hliníkové schodové pánty fungujú hladko a sivé kompozitné vonkajšie panely sa medzi prenájmami ľahko utierajú.

Mať plnohodnotnú rezervnú pneumatiku namontovanú priamo na A-rám je praktickým dizajnovým prvkom, ktorý naši vodiči oceňujú. Počas nedávnej svadby na nábreží so 150 hosťami jednotka nepretržite bežala na štandardnú pobrežnú elektrickú energiu a mestské vodovodné prípojky bez jediného výletu ističa alebo zálohovania inštalatérstva. Nízka výška stúpania a robustné držadlá získali skvelú spätnú väzbu od manažéra miesta konania. Je to solídny príves komerčnej kvality, ktorý poskytuje konzistentný výkon pre naše požičovne."
