Qingdao Tune Technology Co., Ltd.stavia Outdoor Kitchen Pods vo svojom výrobnom závode s rozlohou 4 500 metrov štvorcových v čínskom Shandongu. Vonkajšia kuchynská podložka je modulárna štruktúra na varenie, ktorá je umiestnená medzi stálou murovanou kuchyňou a mobilnou jednotkou. Používajú ho letoviská, golfové kluby, glampingy, strešné bary a súkromné pozemky, ktoré potrebujú vonkajšiu kuchyňu odolnú voči poveternostným vplyvom bez betónového základu. Jednotky sú dostupné v dĺžkach 2,2 m a 2,8 m a možno ich presúvať vysokozdvižným vozíkom alebo žeriavom.
Vonkajší plášť využíva 50 mm obojstranné sendvičové panely FRP s polyuretánovou penou s vysokou hustotou pri 42 kg/m³. Tepelné hodnotenie je okolo R-15. To pomáha znižovať kondenzáciu vo vlhkom letnom počasí a obmedzuje tepelné straty v zime. Strešné švy sú utesnené dvojvrstvovým EPDM tesnením a silikónom odolným voči UV žiareniu, ktorý chráni elektrické obvody a skrinky pred dažďom. Zámerom je udržať interiér použiteľný počas ročných období bez spoliehania sa na ťažké zariadenia HVAC.
Pomocný rám hlavného rebríka je žiarovo pozinkovaný podľa ASTM A123. Oceľ je ponorená do roztaveného zinku pri teplote 450 °C, takže povlak pokrýva vnútornú aj vonkajšiu stranu konštrukčného potrubia. Rohové lišty používajú hliníkovú zliatinu morskej kvality a hardvér je z nehrdzavejúcej ocele. Podlaha je z neporézneho protišmykového PVC. Tieto možnosti sú zamerané na pobrežné lokality a iné miesta, kde by soľný sprej a tuk na varenie inak skrátili životnosť štandardného oceľového rámu.

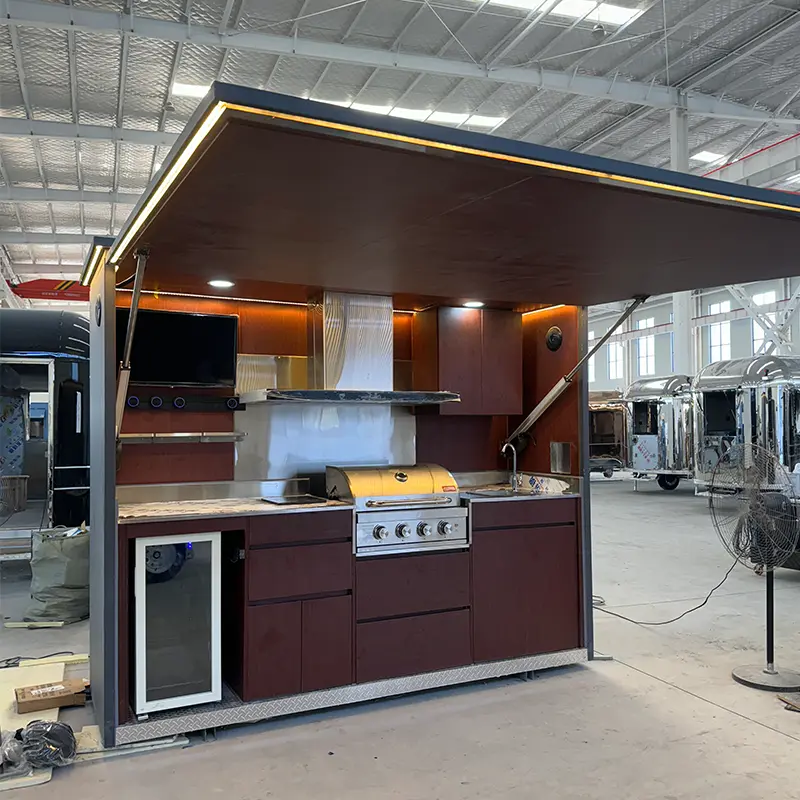

Vonkajšia kuchynská podložka s dĺžkou 2,2 m meria 2 200 mm na dĺžku, 2 150 mm na šírku a 2 400 mm na výšku, s celkovou hmotnosťou približne 1 100 kg. Hodí sa na súvislú dosku z nehrdzavejúcej ocele 304, jednoumývadlový drez s integrovaným ohrievačom vody, pod pultové skrinky a 10 kW elektrický panel. Táto veľkosť sa hodí na terasy butikov, strešné terasy a súkromné záhrady, kde je priestor obmedzený, ale stále je potrebná plná varná stanica.
Vonkajšia kuchynská podložka s dĺžkou 2,8 m meria 2 800 mm na dĺžku, 2 150 mm na šírku a 2 400 mm na výšku, s prevádzkovou hmotnosťou približne 1 450 kg. Pridáva dvojumývadlový komerčný drez, priestor pre dvojdverovú podpultovú chladničku, zabudovaný odsávač pár s ventilátorom s premenlivou rýchlosťou a 16 kW panel. Táto veľkosť môže súčasne prevádzkovať mriežky, fritézy alebo pece na pizzu a hodí sa na terasy letovísk, na terasy golfových klubov a miesta konania podujatí s vyššou priepustnosťou.
Každý modul obsahuje kryt výfuku z nehrdzavejúcej ocele 304 s odnímateľnými tukovými filtrami a vysokostatickým strešným ventilátorom s výkonom až 1 200 CFM. Stenové panely priamo za varnými zónami používajú 1,5 mm žiaruvzdornú nehrdzavejúcu oceľ podloženú izoláciou z minerálnej vlny dimenzovanej na teploty do 800 °C. Plynové potrubia používajú automatické solenoidové uzatváracie ventily a medené LP rozvody s manuálnymi tlakovými otvormi na testovanie tesnosti. Tieto detaily sú určené na podporu bezpečnej prevádzky vysokovýkonných zariadení na plyn a drevené uhlie vo vnútri modulárnej konštrukcie.
Elektrický servis je zabezpečený cez 10 kW alebo 16 kW rozvodný panel v závislosti od modelu. Vstupné napájanie môže byť jednofázové alebo trojfázové, prispôsobené napájaniu na mieste. Voda sa pripája k štandardnému prívodnému potrubiu a odteká do kanalizácie alebo zbernej nádrže. Plyn sa pripája cez rozdeľovač LP, ktorý je možné priviazať k fľašiam alebo veľkoobjemovej nádrži. Porty s rýchlym pripojením na väčšom modeli umožňujú premiestnenie bez opätovného zapojenia celej jednotky.
Glampingové strediská ich využívajú na stolovanie pod holým nebom bez trvalej výstavby, ktorá mení krajinu. Golfové ihriská ich umiestňujú vedľa vonkajších palúb, aby počas turnajov podávali hamburgery, pizzu a nápoje. Bary na streche a miesta konania podujatí využívajú žeriavovú štruktúru na vytvorenie prípravných staníc, ktoré možno premiestniť podľa zmeny rozloženia. Súkromné pozemky ich využívajú ako kuchyne pri bazéne alebo ako záhradné kuchyne. Pre projekty, ktoré tiež potrebujú sociálne zariadenia alebo sprchy, aPríves na toaletualebo Sprchový príves možno umiestniť na rovnaké miesto.
Pred odoslaním každý modul absolvuje 24-hodinový nepretržitý test rozstreku vodou pri 40 PSI, aby skontroloval tesnosť strešných otvorov, vyskakovacích okien a rámov dverí. Všetky 110V a 220V obvody prechádzajú vysokopotenciálovým testovaním izolácie. Plynové potrubia sú testované na tlak 50 PSI. Po schválení je jednotka zabalená do ochrannej zmršťovacej fólie, priskrutkovaná k oceľovej prepravnej palete a naložená do kontajnera. TUNE poskytuje 12-mesačnú štrukturálnu továrenskú záruku a úplné elektrické schémy.
Vonkajšie kuchynské podložky môžu byť v prípade potreby dodané s dokumentmi zarovnanými CE, ISO 9001, DOT, EPR, COC a NSF. TUNE je držiteľom štatútu Alibaba Gold Supplier a absolvovala pravidelné kontroly tretích strán zo strany SGS a Intertek. Čísla certifikátov, rozsah a platnosť je možné poskytnúť pred objednávkou.
Otázka: Potrebuje vonkajšia kuchynská podložka betónový základ?
Odpoveď: Nie. Modul sedí na vlastnom oceľovom pomocnom ráme a možno ho umiestniť na rovný dláždený povrch, palubu alebo zhutnený štrkový vankúš. Pre mäkkú pôdu sa odporúča jednoduchý základový alebo mólový systém. Jednotku s dĺžkou 2,2 m je možné umiestniť pomocou vysokozdvižného vozíka a jednotku s dĺžkou 2,8 m pomocou žeriavu.
Otázka: Môže sa použiť v pobrežnom alebo vlhkom podnebí?
A: Áno. Pozinkovaný pomocný rám, hliníkové rohové lišty, nerezové kovanie a PVC podlaha sú vybrané pre soľnú hmlu a vysokú vlhkosť. FRP stenové panely odolávajú absorpcii vlhkosti. V pobrežných lokalitách sa stále odporúča pravidelné preplachovanie a hardvérové kontroly.
Otázka: Aké nástroje sú potrebné na mieste?
Odpoveď: Modul potrebuje elektrickú energiu (jednofázovú alebo trojfázovú, v závislosti od modelu), prívod vody, odtokovú prípojku a LPG. Ak nie sú k dispozícii inžinierske siete, modul možno pripojiť ku generátoru, nádrži na vodu a zbernej nádrži.
Otázka: Dá sa rozloženie prispôsobiť?
A: Áno. Dĺžku pultu, polohu drezu, chladiaci priestor, veľkosť odsávača pár a kapacitu elektrického panelu je možné upraviť tak, aby vyhovovali menu a miestu. Dispozičné výkresy sú poskytnuté na schválenie pred výrobou.
Otázka: Aká popredajná podpora je zahrnutá?
Odpoveď: TUNE ponúka 12-mesačnú štrukturálnu záruku, technickú podporu na diaľku a zasielanie bežných náhradných dielov, ako sú ventilátory, kohútiky, ističe a plynové ventily. Konkrétne podmienky sú uvedené v zmluve.
